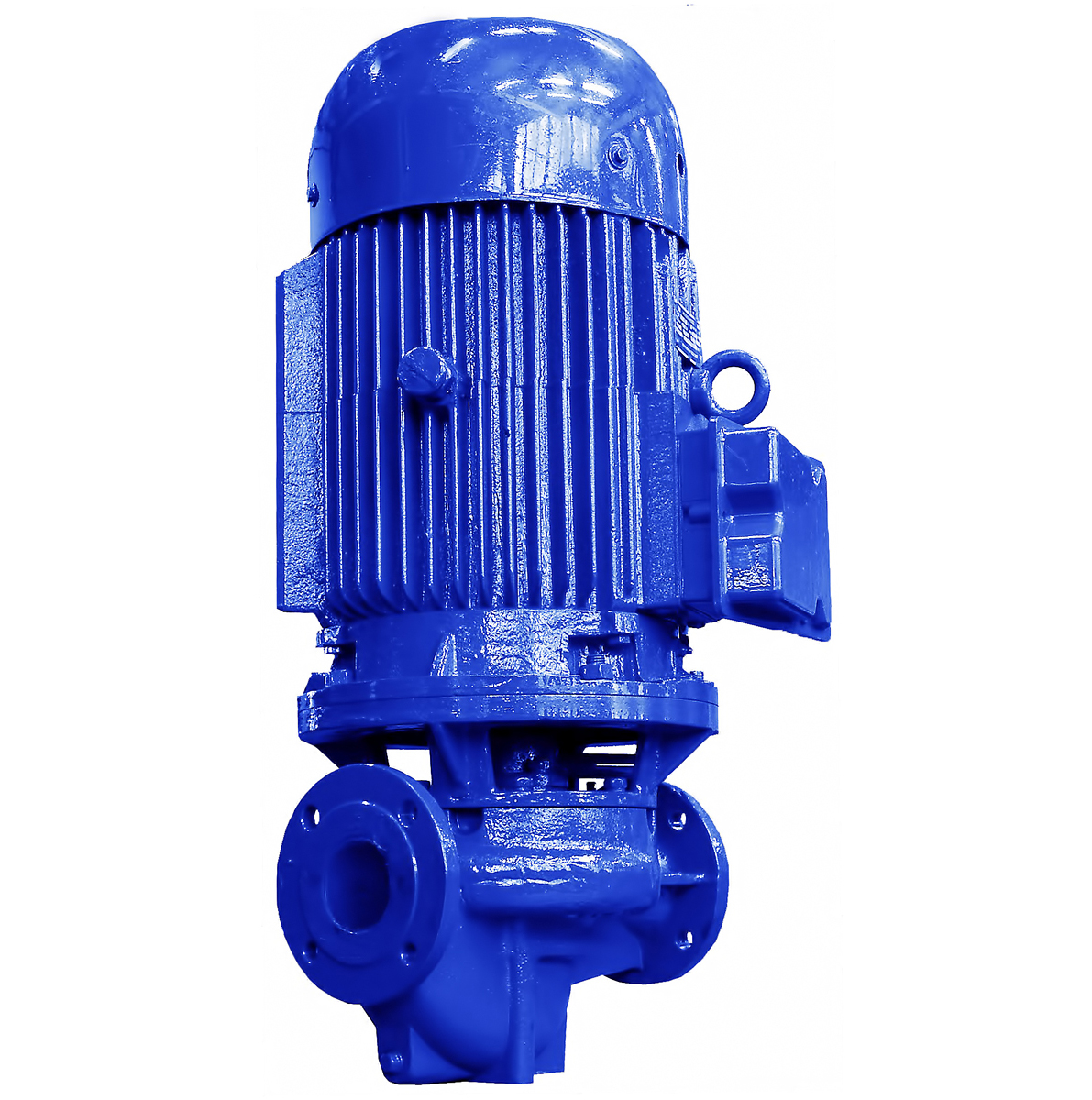

Насосы КМЛ консольные моноблочные линейные для холодного и горячего водоснабжения, циркуляции, повышения давления
| Конструкция | консольные, моноблочные |
| Применение | водоснабжение горячее, водоснабжение холодное, повышение давления, циркуляция |
| Среды | вода чистая, вода горячая |
- Характеристики
- Описание
- Скачать
| Марки | Подача (номин.), м³/ч | Подача (макс.), м³/ч | Напор, м | Давление на входе в насос, кгс/см², не более | Мощность потребляемая насосом (макс.), кВт | Частота вращения, об/мин | Частота вращения, c˜¹ | КПД насоса, % | Напряжения сети, В | Частота тока, Гц | Вид тока | Допускаемый кавитационный запас, м, не более |
1 КМЛ 65-200
|
50 | 72 | 50 | 3.5 | 14.5 | 2900 | 48.3 | 59 | 220/380 | 50 | переменный | 4.5 |
1 КМЛ 65-200-а
|
40 | 68 | 40 | 3.5 | 14.5 | 2900 | 48.3 | 59 | 220/380 | 50 | переменный | 4.5 |
1 КМЛ 65-200-б
|
42 | 65 | 35 | 3.5 | 14.5 | 2900 | 48.3 | 59 | 220/380 | 50 | переменный | 4.5 |
1 КМЛ 65-160-м
|
50 | 75 | 40 | 3.5 | 7 | 2900 | 48.3 | 65 | 220/380 | 50 | переменный | 4.5 |
1 КМЛ 65-160-л
|
40 | 70 | 35 | 3.5 | 7 | 2900 | 48.3 | 65 | 220/380 | 50 | переменный | 4.5 |
1 КМЛ 65-160
|
50 | 65 | 32 | 3.5 | 7 | 2900 | 48.3 | 65 | 220/380 | 50 | переменный | 4.5 |
1 КМЛ 65-160-а
|
45 | 60 | 30 | 3.5 | 7 | 2900 | 48.3 | 65 | 220/380 | 50 | переменный | 4.5 |
1 КМЛ 80-160
|
100 | 125 | 32 | 3.5 | 14 | 2900 | 48.3 | 65 | 220/380 | 50 | переменный | 6 |
1 КМЛ 80-160-а
|
90 | 120 | 28 | 3.5 | 14 | 2900 | 48.3 | 65 | 220/380 | 50 | переменный | 6 |
1 КМЛ 80-160-б
|
80 | 115 | 25 | 3.5 | 14 | 2900 | 48.3 | 65 | 220/380 | 50 | переменный | 6 |
Условное обозначение
Например 1КМЛ 80-160а т-У3.1 ТУ3631-206-05747979-2002 , где :
- 1 – модификация электронасоса;
- К – консольный насос;
- М - моноблочный;
- Л - линейный
- 80 – диаметры входного и выходного патрубков, мм;
- 160 – диаметр рабочего колеса, мм
- а - индекс обточки рабочего колеса: а, б - уменьшенный диаметр рабочего колеса, м, л - увеличенный диаметр рабочего колеса;
- т - тип уплотнения, т - торцовое уплотнение, без индекса - сальниковое уплотнение;
- У – климатическое исполнение
- 3.1 – категория размещения
Назначение
Электронасосы центробежные консольные моноблочные линейные типа 1КМЛ предназначены для перекачивания в стационарных условиях технической воды (кроме морской) с рН=6 - 9,5, содержащей механические примеси не более 0,1% по объему и размером частиц не более 0,2 мм, а также других жидкостей сходных с водой по плотности и химической активности. Температура перекачиваемой жидкости от 263 до 393К (от минус 10 до 120°С).
Электронасосы применяются в качестве повысительных и циркуляционных в системах водоснабжения производственных помещений и отопления производственных и жилых помещений.
Электронасосы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ27.003-90.
Электронасосы не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.
Электронасосы разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ 26-06-2011-79, выпускаются в климатическом исполнении У категории размещения 3.1 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69.
Конструкция
Электронасос состоит из центробежного консольного моноблочного линейного насоса и фланцевого электродвигателя.
Корпус насоса представляет собой чугунную отливку, в которой выполнены спиральная камера, опорная площадка, входной и выходной патрубки. Корпус насоса имеет исполнение «Inline» - входной и выходной патрубки расположены в одной линии и имеют одинаковые фланцы. Присоединительные размеры фланцев по ГОСТ 12815-80, исполнение 1.
Корпус насоса соединен с фланцем электродвигателя при помощи фонаря.
Рабочее колесо – центробежное, одностороннего входа, закрытого типа с пространственными лопатками установлено на валу электродвигателя и крепится болтом-обтекателем, зафиксированным от отвинчивания стопорной шайбой. Рабочее колесо разгружено от действия осевых сил радиальными лопатками на несущем диске колеса (импеллером).
Уплотнение вала – сальниковое, размещено в фонаре и установлено на защитной втулке, выполненной из нержавеющей стали. Допускается применение торцового уплотнения.
Направление вращения вала – правое (по часовой стрелке, если смотреть со стороны привода) и указано стрелкой, расположенной на корпусе электронасоса.
Применение
- коммунальное хозяйство - для обеспечения циркуляции воды в системах теплоснабжения и горячего водоснабжения зданий и сооружений
- промышленные предприятия – обеспечение циркуляции в системе водоснабжения
- на объектах теплоэнергетики для обеспечения циркуляции в системах теплоснабжения
Особенности/преимущества
- расположение входного и выходного патрубка исполнения «Inline» позволяет монтировать электронасос на трубопроводе;
- низкий уровень вибрации и шума;
- различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
- применение сальниковой набивки из современных материалов на основе терморасширенного графита и торцовых уплотнений проверенных производителей значительно сокращает время на обслуживание и ремонт насоса;
- удобство ремонта. Снятие электродвигателя производиться без демонтажа корпуса насоса от трубопровода;
Опросные листы :
Запчасти :
Руководства по эксплуатации :
№ Н49.927.00.00.000 РЭ
ТУ3631-206-05747979-2002
Сертификаты, разрешения :
Сертификат ТР ТС 010/2011 "О безопасности машин и оборудования"
№ТС RU C-RU.АЯ45.В.0000/18
ТУ 3631-216-05747979-2003,
ТУ 3631-146-05747979-2000,
ТУ 3631-206-05747979-2002
